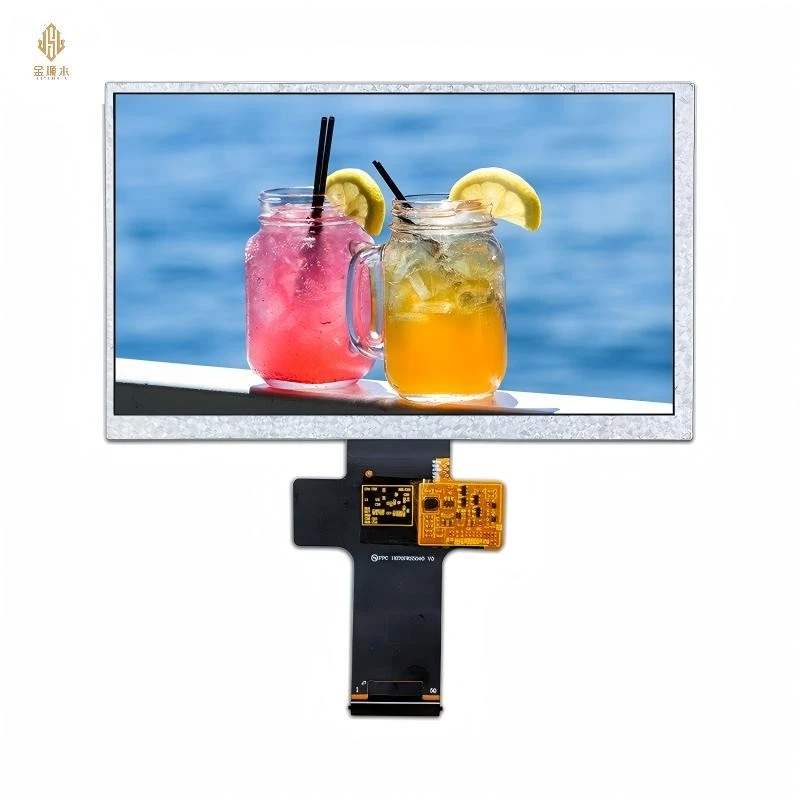

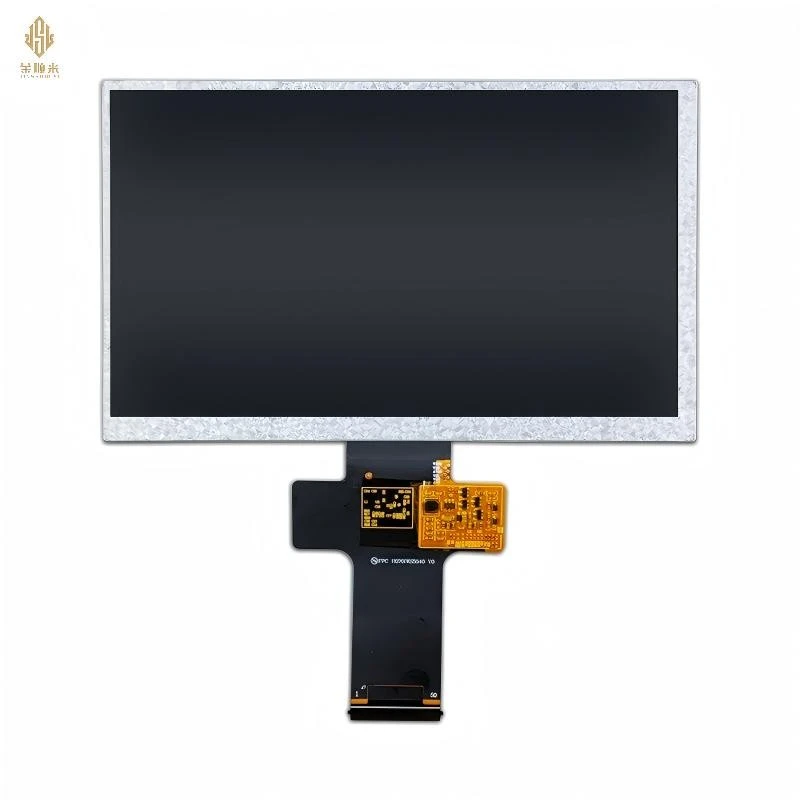

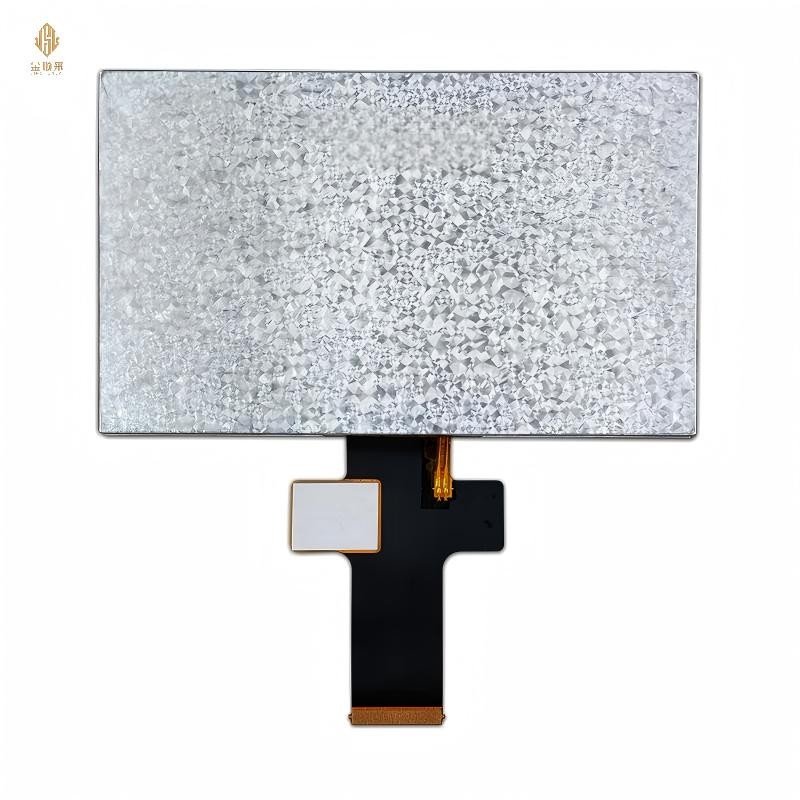

7인치 컬러 LCD 디스플레이 화면 매개변수 및 기술 사양

크기: 7인치

해상도: 1024 × 600, 섬세한 이미지와 선명한 텍스트 표시 제공

디스플레이 유형: TFT LCD; 색재현력이 뛰어납니다.

시야각: 178도 광시야각으로 보는 모든 방향에서 동일한 색상과 밝기를 표시할 수 있습니다.

밝기: 400cd/m², 강한 빛 아래에서도 고휘도 화면을 읽을 수 있습니다.

대비 비율:800:1, 계층 구조에서 이미지 표시를 명확하게 만듭니다.

터치: 정전식 또는 저항식 터치 지원(옵션)

인터페이스 종류: RGB, LVDS, SPI는 고객의 요구 사항에 따라 맞춤 설정할 수 있습니다.

서비스 수명: 50000시간 이상이고 안정적으로 계속 작동할 수 있습니다.

작동 온도: -20도 ~ 70도, 다양한 산업 및 실외 환경에 적합

이러한 기술 지표는 색상, 밝기 및 가시성 측면에서 화면의 우수한 성능을 보장하며 다양한 제어판, 휴대용 장치, 자동차 디스플레이 및 기타 전자 제품에 적합합니다.

인터페이스 정의

아니요	상징	수준	설명
1	NC		연결되지 않음
2	LEDK	P	블랙라이트 그라운드
3	LEDK	P	블랙라이트 그라운드
4	LEDK	P	블랙라이트 그라운드
5	NC		연결되지 않음
6	레다	P	블랙라이트 양극
7	레다	P	블랙라이트 양극
8	NC		연결되지 않음
9	DVDD	P	전원 공급 장치
10	UD	I	Gate Up 또는 Down 스캔 제어. 일반적으로 낮게 당깁니다. UPDN ="L", STV2 출력 수직 시작 펄스 및 UD 게이트 드라이버에 대한 핀 출력 논리 "0". UPDN="H", STV1 출력 수직 시작 펄스 및 UD 게이트 드라이버에 대한 핀 출력 논리 "1"입니다.
11	LR	I	소스 오른쪽 또는 왼쪽 시퀀스 제어. 일반적으로 당겨 높은. SHLR="L", 왼쪽으로 이동: 마지막 데이터 S1_S2_S3......_$1536=첫 번째 데이터입니다. SHLR=H ",오른쪽으로 이동: 첫 번째 데이터= S1_S2_S3......._S1536=마지막 데이터입니다.
12	다시 놓기	I	글로벌 리셋 핀.
13	STBYB	I	대기 모드 제어.
14	접지	p	전원 접지
15	R0	I	빨간색 데이터
16	R1	I	빨간색 데이터
17	R2	I	빨간색 데이터
18	R3	I	빨간색 데이터
19	R4	I	빨간색 데이터
20	R5	I	빨간색 데이터
21	R6	I	빨간색 데이터
22	R7	I	빨간색 데이터
23	접지	P	전원 접지
24	G0	I	그린 데이터
25	G1	I	그린 데이터
26	G2	I	그린 데이터
27	G3	I	그린 데이터
28	G4	I	그린 데이터
29	G5	I	그린 데이터
30	G6	I	그린 데이터
31	G7	I	그린 데이터
32	접지	P	전원 접지
33	DCLK	I	클록 입력
34	접지	P	전원 접지
35	B0	I	블루 데이터
36	B1	I	블루 데이터
37	B2	I	블루 데이터
38	B3	I	블루 데이터
39	B4	I	블루 데이터
40	B5	I	블루 데이터
41	B6	I	블루 데이터
42	B7	I	블루 데이터
43	접지	P	전원 접지
44	드	I	데이터 입력 활성화. 데이터를 활성화하는 Active High "DE 아래의 입력 버스 모드". 일반적으로 낮게 당깁니다.
45	NC		연결되지 않음
46	NC(SDA)		연결되지 않음
47	NC(SCL)		연결되지 않음
48	NC(CSB)		연결되지 않음
49	NC		연결되지 않음
50	접지	P	전원 접지
